热敏电阻器是一种对温度敏感的电阻器，它一般由半导体材料制作而成，当温度变化时其阻值也会随之变化。

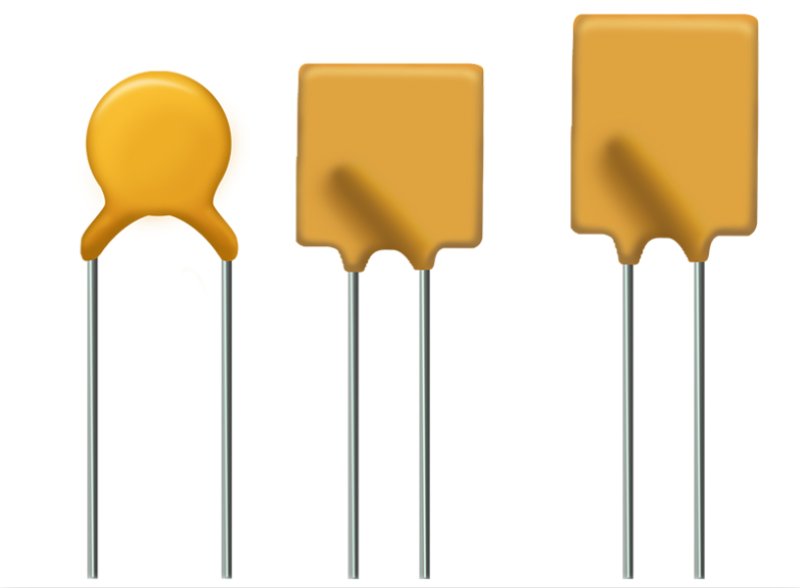

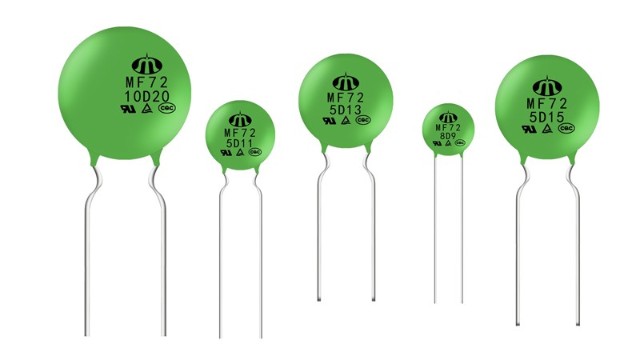

       （1）热敏电阻器的外形（2）热敏电阻器的种类

热敏电阻器种类很多，通常可分为和负温度系数热敏电阻器（ntc ）两类。

① 负温度系数热敏电阻器 简称ntc，其阻值随温度升高而减小。ntc是由氧化锰、氧化钴、氧化镍、氧化铜和氧化铝等金属氧化物为主要原料制作而成的。根据使用温度条件不同，负温度系数热敏电阻器可分为低温（ -60～300℃）、中温（300～600℃ ）、高温（>600℃）三种。根据功能又分为功率型、补偿型、测温型以及温度传感器四种。

ntc的温度每升高1℃，阻值会减小2 % ～6%，阻值减小程度视不同型号而定。ntc 广泛用于温度补偿和温度自动控制电路，如冰箱、空调、温室等温控系统常采用 ntc 作为测温元件。

② 简称 ptc，其阻值随温度升高而增大。ptc是在钛酸钡（batio2）中掺入适量的稀土元素制作而成。

ptc可分为缓慢型和开关型。缓慢型ptc的温度每升高1℃，其阻值会增大 0.5%～8%。开关型ptc有一个转折温度（又称居里点温度，钛酸钡材料 ptc 的居里点温度一般为120℃左右），当温度低于居里点温度时，阻值较小，并且温度变化时阻值基本不变（相当于一个闭合的开关），一旦温度超过居里点温度，其阻值会急剧增大（相当于开关断开）。

缓慢型ptc常用在温度补偿电路中，开关型ptc由于具有开关性质，常用在开机瞬间接通而后又马上断开的电路中，如彩电的消磁电路和冰箱的压缩机启动电路 以及过流过热保护电路就用到开关型ptc。

时恒电子凭借独特的工艺方法和领先技术，生产的产品具有高精度、高可靠性、高稳定性等突出优势，处于行业领先水平，生产的功率型ntc 热敏电阻器抑制浪涌冲击电流能力强，内控标准中最大电容量比标准值高出两个档位，特别是 b值大，残余电阻小，相同的电性能体积更小，功耗更低；生产的测温型ntc热敏电阻系列主要产品全部通过了ul、 tuv 、cqc安全认证，mf51、mf52 、 mf58系列产品通过aec-q200检测，mf58 系列产品通过 ul 标准中10万次耐久测试；生产的ntc温度传感器具有控温精度高、批量一致性好，稳定性好、可靠性高、使用寿命长等优点。时恒电阻生产的各种热敏电阻器性能优异，深受用户的青睐。
