测温型ntc热敏电阻的原理
返回列表 来源: 发布日期: 2023.04.18

测温型ntc温热敏电阻器的阻值与温度的一一对应性是其温度测量的基础,只要测量出ntc温度传感器的阻值,就可以知道对应的温度,测温型 ntc热敏电阻器就是把温度测量转换为电阻值测量。

ntc温度传感器具有价美质优、阻值随温度变化显著的特点,而广泛运用于温度测量和温度控制等场合。

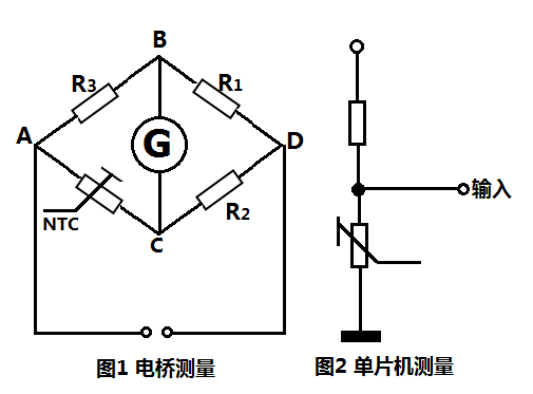

ntc温度传感器的阻值测量,目前常用的是采用电桥或单片机测量的方法。这两种测量方式就可以方便地把温度信号转化为电流或电压信号,并经数字化电路处理,直观显示可被人员或机器识别的温度数值。


在运用ntc热敏电阻测量温度时,除了选择合适的r值和b值之外,还应当考虑到测量速度及精度。

选择合适的热时间常数(τ),其直接反映ntc热敏电阻测量温度的响应速度,但不是越小越好,确定热时间常数(τ)值需要比较与权衡。因为热时间常数(τ)值与它的封装尺寸和封装材料有关,一般来说,ntc热敏电阻的封装尺寸小,则热时间常数(τ)值小,同时机械强度也低;封装尺寸大,则热时间常数( τ)值大,机械强度相对较高。

确定电流范围:可利用耗散系数来确定工作电流的范围。利用耗散系数确定电流范围的方法是先确定ntc热敏电阻精度,再确定允许的自热功耗。例如,ntc热敏电阻的精度为0.1℃,则自热温度不超过0.1℃就能够满足精度要求,也就是说,小于0.1δ的功率为不产生自热的功率,在高精度测温场合,由于测量电流导致的自热温度要比测量精度低一个数量级。

另外一个不能忽视的问题是,ntc热敏电阻测量温度的长期稳定性。

要不受时间点的限制,今天的测量结果和若干年的测量结果是一致的,这就需要ntc热敏电阻的年漂移度要小,最好是年阻值和b值漂移均小于0.1%。南京时恒电子科技有限公司凭借独特的工艺方法和领先技术生产出测温型ntc系列产品,具有高精度、高可靠性、高稳定性等突出优势,一般的测温型ntc热敏电阻系列产品在常温下的阻值。b值年漂移率小于0.01%,处于国内领先水平。
