一种贴片式热敏电阻器
返回列表 来源: 发布日期: 2022.05.30

不论是正温度系数热敏电阻器还是负温度系数热敏电阻器,在使用时本体都会发热,特别是使用在通过较大电流的场合,比如抑制浪涌电流功率型ntc热敏电阻器或者是过电流保护ptc热敏电阻器等,工作时都会产生大量的热,这就会使热敏电阻器本身以及热敏电阻器的使用环境产生较大影响,例如导电片在焊接到电阻芯片上时会在焊接部位产生气隙和空洞,气隙或空洞会受热膨胀,热敏电阻器在使用中的冷热交替会对焊接部位焊接强度和牢固度产生影响,造成产品的可靠性下降。

传统的热敏电阻器一般采用的是直插式安装,虽然散热性好,但占用空间大,高度高,不便于自动安装;传统的贴片式热敏电阻器虽然占用空间小,高度矮,但却不适用于这类热敏电阻器,因为这类热敏电阻器在使用时电阻体的温度很高,最高可达200℃甚至更高,此时发热量很大,可想而知这样的高温pcb板是无法承受的,会直接造成pcb板受损,所以也是无法采用这种结构的。此时我们就需要对现有的热敏电阻器进行改进,以适应现代电子器件小型化和自动化的趋势。

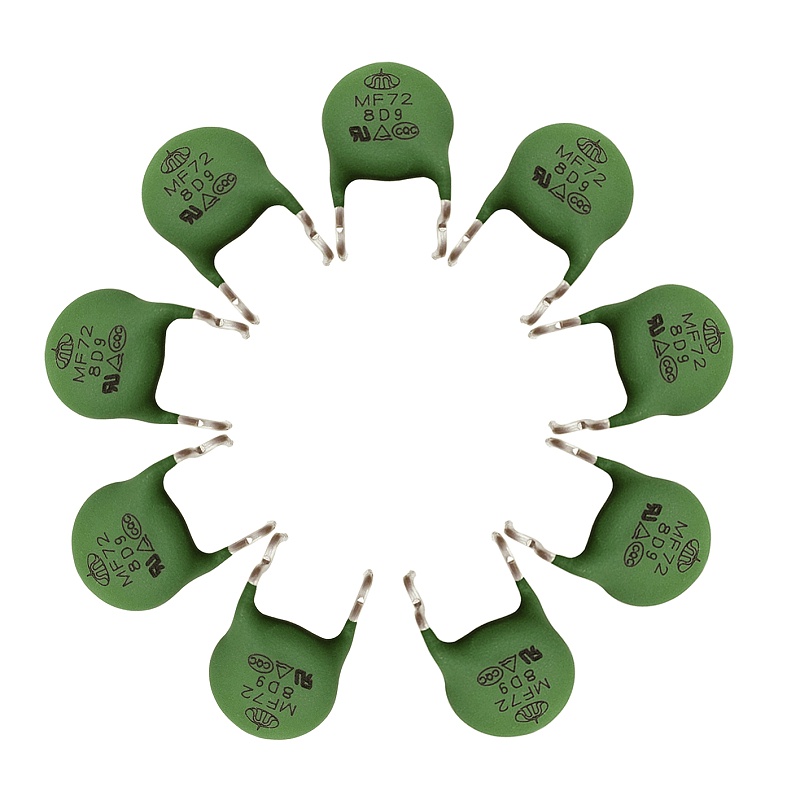

mf72-8d9s-3

为解决上述问题,南京时恒电子科技有限公司开发出了一种具有新型结构(卧式安装结构)的热敏电阻器,这种改进新型结构使得热敏电阻器既能像传统直插式热敏电阻器一样较好地散热,不再会受到自身热量升高而对热敏电阻器本身和pcb板造成损害,又能使安装高度大大降低,占用空间大幅减小,产品可靠性也有较大提高,更加方便自动贴装。

具体来说,这种新型结构的贴片式热敏电阻器,包括电阻芯片和引线,引线包括上引线和下引线,分别焊接在电阻芯片的上表面和下表面,每根引线沿电阻芯片的表面平行延伸形成引出部,上引线的引出部从焊点延伸超出电阻芯片表面范围后向下折弯形成下折部,下引线引出部沿下表面平行延伸一段后下折形成下折部,上引线和下引线的下折部向下延伸一段后回折形成回折部,回折部末端向上翻折形成上折部,其中上引线的回折部和下引线的回折部处于同一水平面上。

这款贴片式热敏电阻器利用引线的回折结构,保证了这类热敏电阻器在工作时的通风散热,同时保证了与pcb板的距离,不会对电路板造成损害,而回折的引线结构也保证了安装的牢固和对电阻器的稳固支撑,同时便于自动贴装。
